Aunque pueda parecer un detalle menor, la forma en que colocas las celdas LiFePO4 dentro de tu sistema de baterías puede tener un impacto directo sobre su rendimiento, seguridad y vida útil. Sí, hablamos literalmente de si las colocas de pie o tumbadas. En este artículo te explicamos de forma clara, técnica y basada en fabricantes como EVE Energy, por qué debes prestar atención a la orientación de las celdas y cómo hacerlo correctamente 🔧
⚙️ ¿Por qué importa cómo colocas tus celdas LiFePO4?
La posición de las celdas LiFePO4 no es solo un tema de espacio o estética. Su orientación física afecta la forma en que el electrolito se distribuye internamente, la disipación térmica, la formación de gases y la eficiencia de los ciclos de carga. Colocarlas mal puede provocar degradación prematura, pérdida de capacidad y fallos en el sistema. Por eso, los fabricantes recomiendan orientación vertical, y nosotros te explicamos por qué.
🔍 ¿Qué son las celdas prismáticas LiFePO4 y cómo están construidas?

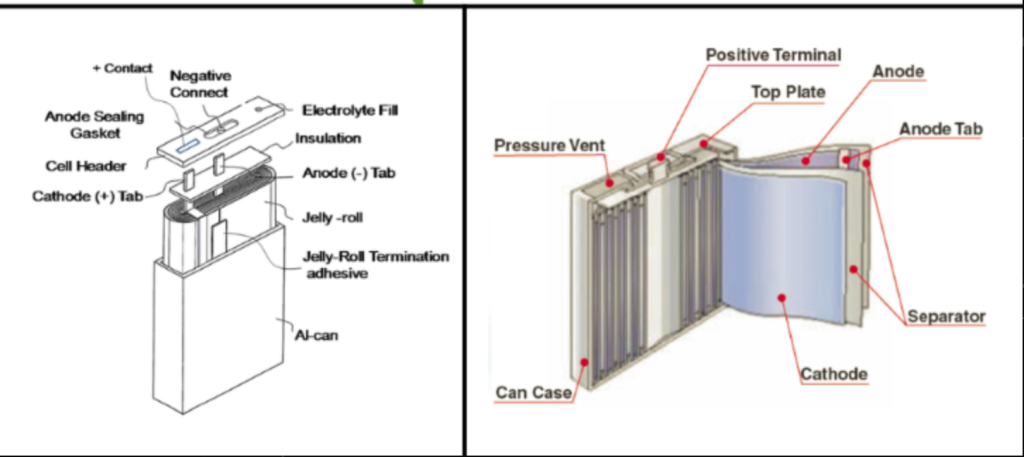

Las celdas LiFePO4 prismáticas están compuestas por múltiples capas de material activo (ánodo y cátodo) separadas por una membrana microporosa (el separador) y sumergidas en un electrolito líquido. Este conjunto se encuentra dentro de una carcasa de aluminio sellada herméticamente.
📌 Existen dos tipos de arquitectura interna: estructura en espiral (jelly-roll) y laminada (stacked). En el caso del modelo LF280K de EVE, utilizado frecuentemente en proyectos solares e industriales, la estructura es laminada. Eso significa que los materiales están apilados en capas planas, una sobre otra, en lugar de enrollados como una bobina.
🌀 En una celda de estructura en espiral (jelly-roll), las capas de ánodo, cátodo y separador se enrollan como un cilindro, lo que puede facilitar la fabricación pero complica la disipación térmica y genera más tensión interna si la orientación no es ideal.
📚 En cambio, la estructura laminada permite una mejor distribución de corriente, reduce la resistencia interna y es más eficiente en disipación térmica, pero también es más sensible a la presión desigual entre capas, por lo que la orientación vertical es aún más importante.
💡 El diseño laminado también facilita un montaje más estable y compacto, ideal para bancos de baterías con alto rendimiento.
🛑 ¿Qué función cumple el electrolito y por qué le afecta la posición?
El electrolito es el líquido conductor que permite el flujo de iones de litio entre ánodo y cátodo durante la carga y descarga. En el diseño laminado, este líquido debe cubrir uniformemente cada capa para garantizar una reacción electroquímica homogénea.
Cuando la celda se coloca en vertical, el electrolito se mantiene bien distribuido por gravedad entre todas las capas. Pero si se coloca en horizontal, puede:
Acumularse en la parte inferior
Secar las capas superiores
Generar bolsas de gas por encima del nivel del electrolito
Desbalancear la eficiencia entre zonas internas
📌 Como el volumen de electrolito es limitado, su capacidad de enfriar o distribuir calor también es baja. Por tanto, la orientación correcta ayuda a evitar zonas secas o calientes, y mejora la eficiencia térmica del sistema, sobre todo si vas a integrar mantas calefactoras o refrigeración activa.
🚨 ¿Qué es la válvula de seguridad y por qué importa su ubicación?
Las celdas prismáticas incluyen una válvula de seguridad que actúa como escape en caso de sobrepresión interna (por calor o reacción química anómala). En el caso de la celda LF280K, esta válvula se encuentra en la parte superior de la carcasa, junto a los terminales.
🧨 Si la celda está mal orientada (por ejemplo, con la válvula lateral o hacia abajo), los gases generados no podrán evacuar correctamente, lo que aumenta el riesgo de hinchamiento, ruptura de la carcasa o liberación descontrolada de presión. La posición vertical garantiza que la válvula cumpla su función en caso de emergencia.
✅ Colocación vertical: recomendada por todos los fabricantes
Todos los grandes fabricantes (EVE, CATL, Lishen) coinciden: la posición ideal es vertical, con los polos hacia arriba. Esta orientación:
Facilita la distribución del electrolito
Reduce la presión desigual entre capas
Minimiza el riesgo de hinchamiento
Favorece la disipación térmica natural
Permite el funcionamiento correcto de la válvula de seguridad
👉 Es la única posición que garantiza el rendimiento esperado por el fabricante.
❌ ¿Qué pasa si las colocas acostadas o de lado?
Colocar una celda prismática en posición horizontal altera su funcionamiento interno desde el primer ciclo. El peso del electrolito hace que se concentre en la parte inferior, dejando zonas sin electrolito efectivo en la parte superior. Esto genera:
Zonas inactivas con menor reacción química
Formación de gases que quedan atrapados en la parte alta
Hinchamiento físico por presión desigual
Separación parcial de capas internas
Mal funcionamiento de la válvula de seguridad
Pérdida progresiva de capacidad
📉 Casos reales: degradación prematura por mala orientación
Muchos usuarios en foros técnicos han reportado pérdida de capacidad tras solo 300 o 500 ciclos. En casi todos los casos, las celdas estaban colocadas horizontalmente, ignorando las instrucciones del fabricante. Ensayos independientes han demostrado que una celda mal orientada puede perder hasta un 15% más de capacidad útil en el mismo número de ciclos que una correctamente instalada.
🕒 ¿Y si las coloco acostadas solo un tiempo?
No es recomendable bajo ninguna circunstancia. Aunque algunos transportistas lo hagan durante el envío, no se debe replicar en la instalación real. La acumulación de líquido, gases y presión desigual puede comenzar desde el primer uso. Si una celda fue instalada tumbada, debe corregirse cuanto antes.
📌 ¿Qué dice EVE Energy específicamente?

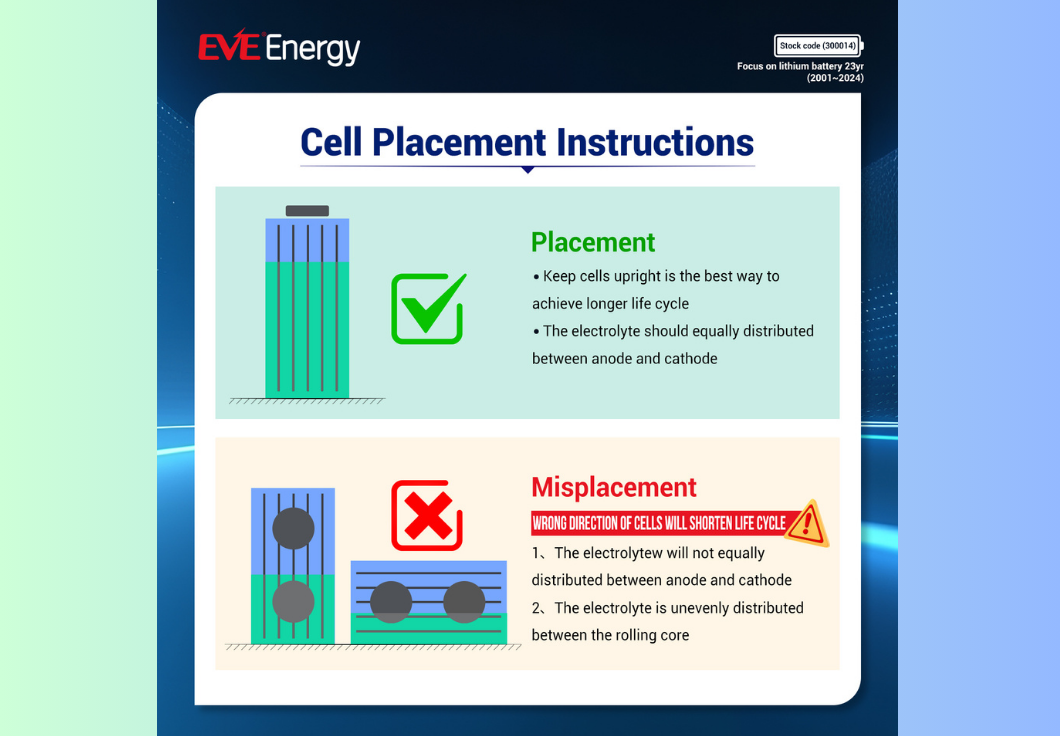

EVE Energy indica en sus fichas técnicas que las celdas deben instalarse en vertical con los polos hacia arriba. Cualquier otra posición afecta:
La distribución térmica interna
El comportamiento del electrolito
El número efectivo de ciclos de vida útil
🔎 Si el propio fabricante lo advierte, es porque hay una base técnica sólida detrás.
🔥 La orientación también afecta la temperatura y los ciclos
Cuando las celdas están mal orientadas:
Se generan puntos calientes donde hay menor disipación
El calor no se distribuye bien, afectando a capas internas
Algunas celdas trabajan más forzadas que otras
El BMS interviene más seguido, lo que no es sostenible a largo plazo
🟦 ¿Influye la funda exterior y los terminales en la disipación de calor?
Sí. La mayoría de las celdas prismáticas como la LF280K llevan una funda de PVC o PET azul que actúa como aislante térmico. Esto es útil para evitar cortocircuitos o golpes eléctricos, pero limita la disipación de calor lateral.
Además, los terminales metálicos elevados son zonas donde el calor se concentra más durante la carga y descarga. Si están bien orientados hacia arriba, el calor puede disiparse naturalmente; si están mal posicionados, se acumula y genera puntos calientes ⚠️
📌 Por eso, la orientación vertical también favorece una mejor gestión térmica pasiva.
🚐 ¿La aplicación influye en la posición? (camper, solar, backup)
No. Independientemente de la aplicación, la orientación debe ser siempre vertical. En sistemas solares, de backup o en campers, si el espacio es limitado, se debe rediseñar el módulo o gabinete, pero nunca justificar una mala orientación.
🔧 ¿Un BMS de calidad puede compensar una mala colocación?
No. El BMS puede equilibrar voltajes, detectar temperaturas anómalas y proteger el sistema, pero no puede corregir la mala distribución interna del electrolito ni la presión desigual entre capas.
📦 Cómo almacenar celdas correctamente antes de instalar
Siempre en posición vertical
A medio voltaje (3.2–3.3 V por celda)
Lugar seco, fresco y sin cambios bruscos de temperatura
Evita cargas completas o descargas profundas
Nunca las apiles sin protección ni sujeción
🧪 Mitos comunes sobre la orientación de las celdas
❌ “Mientras estén bien conectadas, da igual la posición”
→ Falso. La orientación afecta la distribución interna del electrolito.
❌ “Solo importa cuando son nuevas”
→ Falso. La gravedad afecta las celdas en todo su ciclo de vida.
❌ “Si tengo buen BMS, puedo ponerlas como sea”
→ Falso. El BMS no evita daños estructurales.
✅ Siempre sigue las especificaciones del fabricante.
🧰 Consejos técnicos para montar tu banco de baterías
Usa soportes rígidos que aseguren la verticalidad perfecta
Las celdas deben ir firmemente prensadas, pero nunca forzadas
Utiliza materiales aislantes entre celdas (espaciadores, goma EVA o PVC)
Las conexiones deben estar firmes y simétricas
Etiqueta bien los polos y los cables
Asegúrate de que todo el conjunto esté estable y sin juego mecánico
✅ Un montaje físico sólido es tan importante como el eléctrico.
✅ Conclusión: la orientación correcta alarga la vida útil
La posición de las celdas LiFePO4 es un punto crítico en cualquier sistema. No es opcional. Si las instalas correctamente desde el primer día, evitarás:
Hinchamientos
Pérdida de capacidad
Desequilibrios térmicos y eléctricos
Fallos prematuros
💡 Hazlo bien desde el principio: instálalas en vertical, sigue las recomendaciones del fabricante y usa un BMS de calidad para complementar el diseño.
❓ Preguntas frecuentes (FAQ)
¿Puedo ponerlas de lado si no tengo espacio?
No. Rediseña el sistema. Instalar en horizontal es una mala práctica.
¿Y si ya las instalé acostadas?
Reubícalas en cuanto puedas. El daño puede avanzar rápido.
¿El calor empeora el problema si están horizontales?
Sí. El calor se concentra en zonas críticas y acelera la degradación.
¿Qué pasa si no sigo la recomendación del fabricante?
Tu sistema puede rendir menos, durar menos y perder la garantía.
¿La orientación influye incluso sin uso?
Sí. Durante el almacenamiento también pueden deformarse internamente.
